Misturadores de Aquecimento e Resfriamento Vertical (HM + KM V)

Misturadores de Aquecimento e Resfriamento Vertical (HM + KM V)

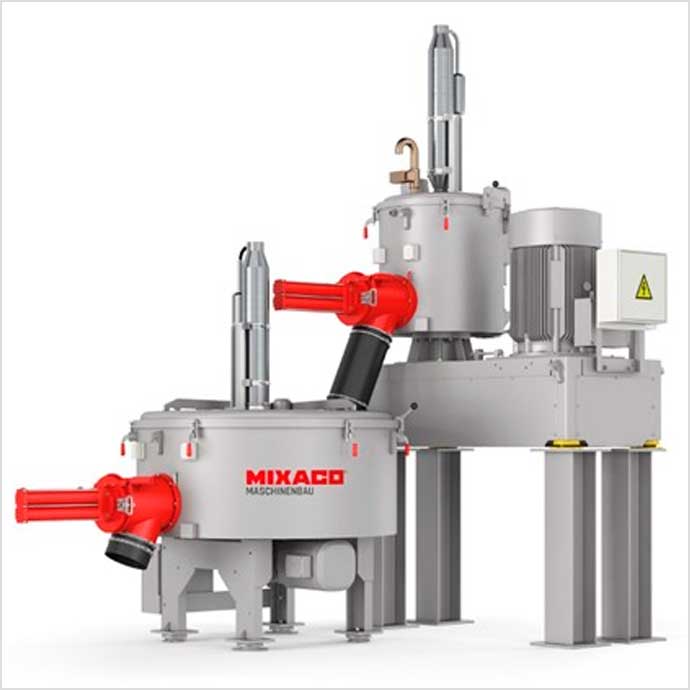

O Misturador de Aquecimento e Resfriamento HM + KM V da MIXACO combina alta qualidade de mistura com tempos de processo reduzidos e fácil limpeza. O resfriador vertical KM V garante resfriamento eficiente por meio da circulação suave do material em superfícies refrigeradas, com água direcionada ao fundo, laterais e hélices de mistura, assegurando alto desempenho. A mistura é descarregada rapidamente por uma saída contornada, otimizando a produtividade. É ideal para processos como homogeneização, dispersão, coloração, aglomeração e adensamento, atendendo a requisitos que demandam aquecimento rápido e resfriamento eficiente.

Download

Heating-Cooling-Mixer-Vertical

Download

MIXACO-Heating-Cooling Mixer

Quantidade para orçamento

O Misturador de Aquecimento e Resfriamento HM + KM V da MIXACO é projetado para processos industriais que requerem alta eficiência em homogeneização, aquecimento rápido e resfriamento controlado. A combinação do misturador de aquecimento (HM) e o resfriador vertical (KM V) proporciona um fluxo contínuo e eficiente, garantindo qualidade consistente da mistura e tempos de ciclo reduzidos.

Misturador de Aquecimento HM

O misturador HM é responsável pela fase de aquecimento e mistura intensiva, ideal para processos de homogeneização, dispersão, coloração, aglomeração e adensamento. Equipado com ferramentas modulares que operam a velocidades ajustáveis de até 40 m/s, o HM utiliza a fricção gerada pelas ferramentas para aquecer rapidamente o material, distribuindo uniformemente todos os ingredientes da mistura.

Misturador Quente de Alta Intensidade HM
Modelo HM	Volume Total	Volume Útil	Capacidade (d 0,5)	Potência do Motor Padrão	Potência de Motores Disponíveis
	Litros	Litros	Kg/Batelda	KW	KW
HM 200	200	170	85	45	15-75
HM 300	300	255	127	75	22-90
HM 400	400	340	170	90	30-132
HM 500	500	425	212	110	37-160
HM 600	600	510	255	132	45-200
HM 700	700	595	300	160	55-250
HM 800	800	680	340	200	75-315
HM 1000	1000	850	425	200	90-355

Resfriador Vertical KM V

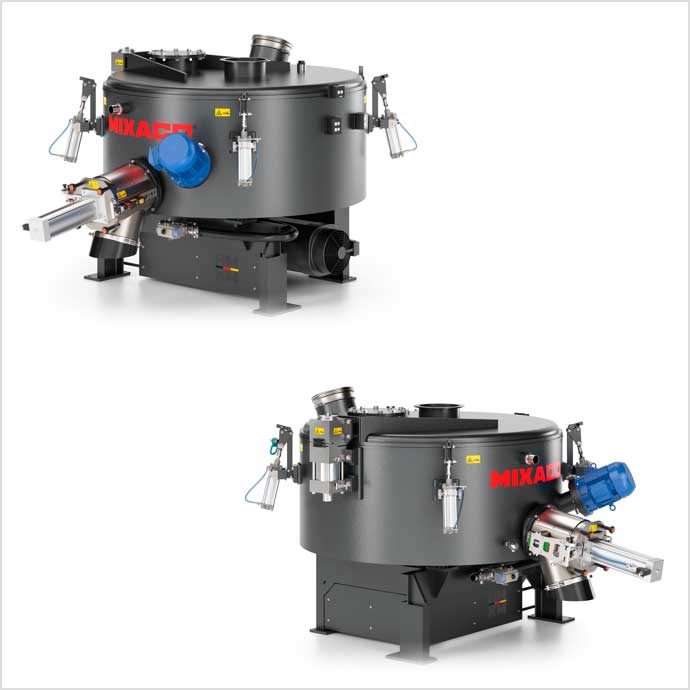

O KM V, por sua vez, oferece resfriamento eficiente por meio da circulação suave do material em superfícies refrigeradas. A água de resfriamento é direcionada ao fundo e às paredes laterais, bem como para as hélices de mistura, garantindo um resfriamento uniforme e eficiente. O design vertical do resfriador maximiza a área de troca térmica e permite a movimentação suave do material para evitar danos ou degradação, resultando em baixas temperaturas finais e melhor estabilidade da mistura.

Misturador Frio Vertical KM V
Modelo KM H	Volume Total	Volume Útil	Potência do Motor Padrão	Pontência do Motor Aumentada
	Litros	Litros	kW	kW
KM 800 H	800	480	7,5	11
KM 1200 H	1200	720	11	15
KM 2000 H	2000	1200	18,5	22
KM 2600 H	2600	1560	22	30
KM 3700 H	3700	2220	30	37

Sistema de Controle Avançado

O sistema de controle do HM + KM V é altamente automatizado, podendo ser ajustado tanto para operação manual quanto automática. Ele é operado por um PLC Siemens S7-1500, com um painel de controle touch TP1200 de 12”, garantindo uma operação intuitiva, monitoramento em tempo real e capacidade para armazenar até 99 programas de mistura, cada um com até 10 etapas. Esse nível de automação permite personalizar completamente o processo de mistura e resfriamento para atender a diversas necessidades de produção.

Características Técnicas

Ferramentas de Mistura Modulares: Personalizáveis para diversos tipos de misturas e operações.
Resfriamento Uniforme: Com superfícies refrigeradas e água direcionada ao fundo, laterais e hélices.
Descarregamento Rápido: A mistura resfriada é rapidamente descarregada por uma saída contornada, otimizando a produtividade.
Aspiração Inovadora: O sistema de aspiração integrado remove efetivamente partículas de poeira, gases voláteis e umidade, melhorando a qualidade do produto final.

Opções de Personalização

O misturador pode ser configurado com uma série de acessórios opcionais, incluindo:

Injeção de líquidos: Adição controlada de plastificantes e outros líquidos.
Células de pesagem: Monitoramento preciso do conteúdo do misturador.
Sistema de vedação ATEX: Ideal para ambientes explosivos.
Revestimento Antidesgaste: Para maior durabilidade em aplicações abrasivas.
Sistema de Engraxamento Automático: Prolonga a vida útil do equipamento e reduz o tempo de manutenção.

Segurança e Eficiência

O HM + KM V atende a normas de segurança internacionais, incluindo certificações ATEX para áreas classificadas. Além disso, o design robusto em aço inoxidável facilita a limpeza e a manutenção, reduzindo os custos operacionais e otimizando o tempo de produção. O sistema modular garante que o equipamento possa ser adaptado a diferentes processos e requisitos de produção.

Principais aplicações incluem:

Recuperação e aglomeração fibras, filmes e aparas termoplásticas.
Dispersão de master-batches de cores, aditivos, cargas, fibras e outros.
Aglomeração e adensamento de pigmentos
Compostos e Polímeros termoplásticos (PVH, PVA, PC, POM, EPS, POM, PS/PP PTFE etc.)
WPC (Compostos de madeira plástica) PP/PE à base de pó de madeira e fibras naturais).
Biopolímeros e fibras naturais.
Compostos de TPE, ABS, elastômeros, borrachas em pó.
Pré-mistura de tintas em pó
Tintas e revestimentos em pó tipo “bonding”, com ligação a pigmentos metálicos ou micas.
Alimentos secos
Materiais ativos da bateria e massa da bateria (por exemplo, DBE)

E muito mais!

Características
Variantes

Funcionalidade do Misturador de Aquecimento e Resfriamento da MIXACO HM KM V

O Misturador de aquecimento de alta intensidade Heating Mixer (HM), com ferramentas modulares, opera a uma velocidade de 10 a 40 m/s, gerando alta fricção para aquecer o material de forma eficiente. Ao atingir a temperatura desejada, o material é transferido para o resfriador vertical Cooling Mixer (KM-V) através de uma saída de canto contornada, assegurando uma transição rápida para o processo de resfriamento. Este conceito modular permite personalização e flexibilidade para uma ampla gama de processos, como aquecimento, revestimento, aglomeração e dispersão, atendendo com precisão a necessidades específicas de clientes industriais.

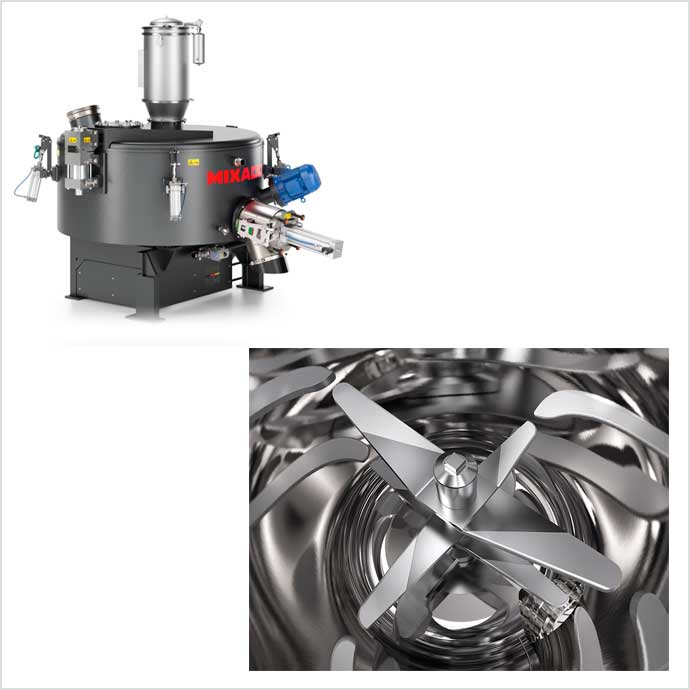

Ferramentas de Mistura e Controle Térmico

O misturador é equipado com ferramentas de mistura configuráveis e controladas por inversores de frequência, otimizando a aplicação de energia para processos intensivos. As hélices de mistura, com opção de resfriamento por circulação de água, oferecem controle preciso sobre a energia aplicada e a temperatura. Além disso, a câmara de parede dupla, com isolamento térmico, assegura um ambiente controlado, enquanto o sistema de aspiração integrado remove partículas de poeira, umidade e gases voláteis, garantindo a pureza do produto final.

Sistema Modular de Ferramentas

As ferramentas de mistura são projetadas para fácil configuração e substituição, simplificando a manutenção e a limpeza. O resfriamento das hélices com água permite controle preciso da temperatura e da energia aplicada, essencial para diferentes tipos de materiais e processos.

Design Otimizado para Eficácia e Facilidade de Uso

Cantos Arredondados: Eliminam pontos mortos, evitando a retenção de materiais e garantindo uma mistura homogênea.
Válvula de Descarga Articulada: Localizada na base, com design giratório e basculante, facilita a limpeza e permite um esvaziamento eficiente.
Tampa Superior Articulada: Proporciona abertura total para fácil acesso ao interior do misturador, reduzindo o tempo de limpeza e manutenção.

Versatilidade e Qualidade da Mistura

O Misturador HM é ideal para homogeneização, dispersão, revestimento, aglomeração, desgaseificação e secagem, oferecendo desempenho superior e controle preciso de temperatura para operações suaves e intensivas.

Durabilidade e Vedação Avançada

Fabricado com materiais robustos e sistemas de vedação avançados, o misturador oferece alta durabilidade, operação sem contaminação e baixo custo de manutenção. É uma solução versátil e confiável para indústrias que processam produtos químicos, plásticos, revestimentos em pó, WPC, TPE, ABS, elastômeros e alimentos secos, entre outros.

Controle Intuitivo e Monitoramento em Tempo Real
O sistema de controle intuitivo inclui interface (opcional) para monitoramento remoto em tempo real, por meio do MIXACO Control Center, facilitando tanto a operação quanto a manutenção. A possibilidade de monitoramento em nuvem assegura segurança e conformidade com os padrões industriais mais rigorosos.

Em resumo, o Misturador Quente e Frio HM KM V combina velocidade, potência e flexibilidade, oferecendo uma solução econômica e de alto desempenho para integração em processos de produção novos ou existentes.

Painel de Controle e Compatibilidade Industrial:

Sistema de Controle

O conjunto misturador HM+KM V é controlado por um PLC Siemens S7-1500 com terminal TP1200 de 12” touch colorido, oferecendo uma operação intuitiva e atendendo a rigorosos padrões de segurança, eficiência e custo-benefício. O sistema de controle é totalmente integrado e desenvolvido por uma única empresa, assegurando sinergia entre os componentes do misturador e conexão com sistemas de supervisão superiores. Alternativamente, é possível usar componentes Allen-Bradley, incluindo o painel Panelview, e o sistema pode ser configurado conforme padrões UL/NEMA para maior flexibilidade.

Inclui gravação de dados e armazenamento de valores medidos:

Modos de operação
- Operação manual
- Operação automática
- Operação de limpeza
Parâmetros do processo
- Temperatura da mistura
- Tempo de mistura
- Velocidade da ferramenta de mistura
- Potência de acionamento de mistura
- Torque (opcional)
- Injeção de líquido (opcional)
Visualização de processos
- Status do sistema
- Parâmetros do processo
- Configurações da máquina
- Gerenciamento de falhas

Siemens TP1200

O painel de controle touch TP1200 permite a criação de até 99 programas de mistura, cada um com até 10 etapas de trabalho.

Allen-Bradley

Sistema de controle conforme os padrões UL / NEMA, utilizando um PLC Allen-Bradley e um painel operacional Panelview.

Módulo de Manutenção Remota
O módulo de manutenção remota permite acesso rápido e seguro ao PLC controlador do misturador por meio de um túnel VPN. Isso possibilita à nossa equipe de serviço diagnosticar e corrigir qualquer falha do conjunto HM+KM V sem a necessidade de uma visita ao local.

O Misturador Quente e Frio HM+KM V da MIXACO oferece uma variedade abrangente de acessórios e opcionais para adaptar o equipamento a diferentes necessidades de produção. Aqui estão algumas das opções disponíveis:

Acessórios e Opcionais Disponíveis

Células de Pesagem: Monitoramento preciso do peso dos materiais no misturador, essencial para controle de qualidade.
Motor Resfriado a Água: Ideal para aplicações de alta potência, garantindo eficiência térmica e menor desgaste do motor.
Ferramentas Trituradoras Auxiliares: Controlam o tamanho das partículas e ajudam a desintegrar grumos, assegurando uma mistura homogênea.
Injeção de Líquidos: Permite a adição controlada de líquidos, como plastificantes, diretamente na mistura para processos que exigem maior versatilidade.
Sensor de Temperatura do Material: Fornece monitoramento contínuo da temperatura interna, fundamental para processos sensíveis ao calor.
Controle de Temperatura com Trocador de Calor Externo: Com recirculação fechada, justa a temperatura do recipiente para manter condições ideais de mistura.
Sistema de Aspiração e Desgaseificação: Remove pó, umidade e gases voláteis, melhorando a qualidade do produto final e a segurança do processo.
Sistema a Vácuo para Extração de Umidade: Essencial para processos que exigem desumidificação eficiente.
Levantamento Hidráulico da Tampa e Tampa Giratória: Facilita o acesso para limpeza e manutenção, economizando tempo e recursos.
Versão ATEX com Inertização a Nitrogênio: Oferece segurança adicional para misturas em áreas classificadas, minimizando riscos de explosão.
Sistema de Supressão de Explosão: Adiciona uma camada extra de segurança em operações que lidam com materiais inflamáveis.
Registro e Avaliação de Dados com o MIXACO Control Center: Acompanhe parâmetros de operação e desempenho remotamente, facilitando o controle do processo.
Manutenção Remota: Acesso via VPN ao PLC, permitindo suporte técnico e diagnósticos à distância.
Sistema de Engraxamento: Garante maior durabilidade e segurança, reduzindo a necessidade de manutenção frequente.
Válvula Coletora de Amostras: Permite coleta prática de amostras para controle de qualidade em tempo real.
Válvula de Descarga Semi-Esférica e Segunda Válvula de Descarga: Otimizam o esvaziamento, permitindo um fluxo eficiente e rápido.
Revestimento Antidesgaste: Aumenta a durabilidade das superfícies internas, ideal para processos com materiais abrasivos.
Filtros Autolimpantes a Jato (Jet-Filters): Reduzem emissões de poeira, melhorando a segurança do ambiente e facilitando a manutenção.

Essas opções tornam o Misturador Quente e Frio HM+KM V altamente personalizável, garantindo que o equipamento atenda a requisitos específicos de processos industriais diversos. Esta versatilidade faz dele uma solução confiável para aplicações em indústrias químicas, plásticas, alimentícias e mais, assegurando qualidade, segurança e eficiência na produção.
