Misturadores de Aquecimento e Resfriamento Horizontal (HM + KM H )

Misturadores de Aquecimento e Resfriamento Horizontal (HM + KM H )

O Misturadores de Aquecimento e Resfriamento Horizontal - Mixaco HM+KM H - é um misturador de alta intensidade combinado com resfriamento horizontal, ideal para processos como dispersão, coloração, bounding, aglomeração, adensamento, etc. Projetado para grandes capacidades de produções e acesso fácil para limpeza, possui controle avançado com monitoramento remoto, modos de operação manual e automático, e opções de personalização. Além disso, atende a normas de segurança ATEX e adaptações para atender a requisitos específicos que requerem aquecimento rápido e resfriamento de alta eficiência.

MIXACO Heating/Cooling Mixer for PVC/WPC/SPC/Plastics

MIXACO High Intensity Mixer

Download

Heating-Cooling-Mixer-Horizontal

Download

MIXACO-Heating-Cooling Mixer

Quantidade para orçamento

A combinação de Misturador de Alta Intensidade HM (Quente) e Misturador de Resfriamento Horizontal KM H (Frio) para processos que exigem aquecimento rápido seguindo de resfriamento eficiente para altas capacidades de produção.

A série de misturadores de aquecimento HM da MIXACO oferece a melhor solução para aplicações que exigem dispersão e aquecimento rápido. Devido ao seu design exclusivo, o misturador quente HM da MIXACO combina alta produtividade com rápida homogeneização e aquecimento.

Misturador Quente de Alta Intensidade HM
Modelo HM	Volume Total	Volume Útil	Capacidade (d 0,5)	Potência do Motor Padrão	Potência de Motores Disponíveis
	Litros	Litros	Kg/Batelda	KW	KW
HM 200	200	170	85	45	15-75
HM 300	300	255	127	75	22-90
HM 400	400	340	170	90	30-132
HM 500	500	425	212	110	37-160
HM 600	600	510	255	132	45-200
HM 700	700	595	300	160	55-250
HM 800	800	680	340	200	75-315
HM 1000	1000	850	425	200	90-355
HM 1200	1200	1020	510	250	110-450
HM 1500	1500	1275	637	315	132-550
HM 2000	2000	1700	850	500	160-630
HM 2500	2500	2125	1060	600	200-700

Os misturadores resfriadores horizontais KM H da MIXACO oferecem alta capacidade de resfriamento, com zonas de resfriamento separadas distribuídas por toda a circunferência, garantindo um resfriamento uniforme e confiável do material misturado. Com uma ampla área de troca de calor (vaso principal, laterais e tampa) e equipado com agitadores que intensificam o contato do material com as superfícies, os resfriadores KM H alcançam baixas temperaturas finais rapidamente, permitindo o descarregamento e armazenamento seguro, prevenindo a formação de grumos em silos intermediários. As superfícies de contato em aço inoxidável polido facilitam a limpeza e evitam acúmulos de material.

Misturador Frio Horizontal KM H
Modelo KM H	Volume Total	Volume Útil	Potência do Motor Padrão	Pontência do Motor Aumentada
	Litros	Litros	kW	kW
KM 800 H	800	480	7,5	11
KM 1200 H	1200	720	11	15
KM 2000 H	2000	1200	18,5	22
KM 2600 H	2600	1560	22	30
KM 3700 H	3700	2220	30	37
KM 5000 H	5000	3000	55	75
KM 7000	7000	4200	75	90
KM 9000 H	9000	5400	90	110

Principais aplicações incluem:

Recuperação e aglomeração fibras, filmes e aparas termoplásticas.
Dispersão de master-batches de cores, aditivos, cargas, fibras e outros.
Aglomeração e adensamento de pigmentos
Compostos e Polímeros termoplásticos (PVH, PVA, PC, POM, EPS, POM, PS/PP PTFE etc.)
WPC (Compostos de madeira plástica) PP/PE à base de pó de madeira e fibras naturais).
Biopolímeros e fibras naturais.
Compostos de TPE, ABS, elastômeros, borrachas em pó.
Pré-mistura de tintas em pó
Tintas e revestimentos em pó tipo “bonding”, com ligação a pigmentos metálicos ou micas.
Alimentos secos
Materiais ativos da bateria e massa da bateria (por exemplo, DBE)

E muito mais!

Características
Variantes

Funcionalidade do Misturador de Aquecimento e Resfriamento da MIXACO HM KM H

O Misturador de aquecimento de alta intensidade Heating Mixer (HM), com ferramentas modulares, opera a uma velocidade de 10 a 40 m/s, gerando alta fricção para aquecer o material de forma eficiente. Ao atingir a temperatura desejada, o material é transferido para o resfriador horizontal Cooling Mixer (KM-H) através de uma saída de canto contornada, assegurando uma transição rápida para o processo de resfriamento. Este conceito modular permite personalização e flexibilidade para uma ampla gama de processos, como aquecimento, revestimento, aglomeração e dispersão, atendendo com precisão a necessidades específicas de clientes industriais.

Ferramentas de Mistura e Controle Térmico

O misturador é equipado com ferramentas de mistura configuráveis e controladas por inversores de frequência, otimizando a aplicação de energia para processos intensivos. As hélices de mistura, com opção de resfriamento por circulação de água, oferecem controle preciso sobre a energia aplicada e a temperatura. Além disso, a câmara de parede dupla, com isolamento térmico, assegura um ambiente controlado, enquanto o sistema de aspiração integrado remove partículas de poeira, umidade e gases voláteis, garantindo a pureza do produto final.

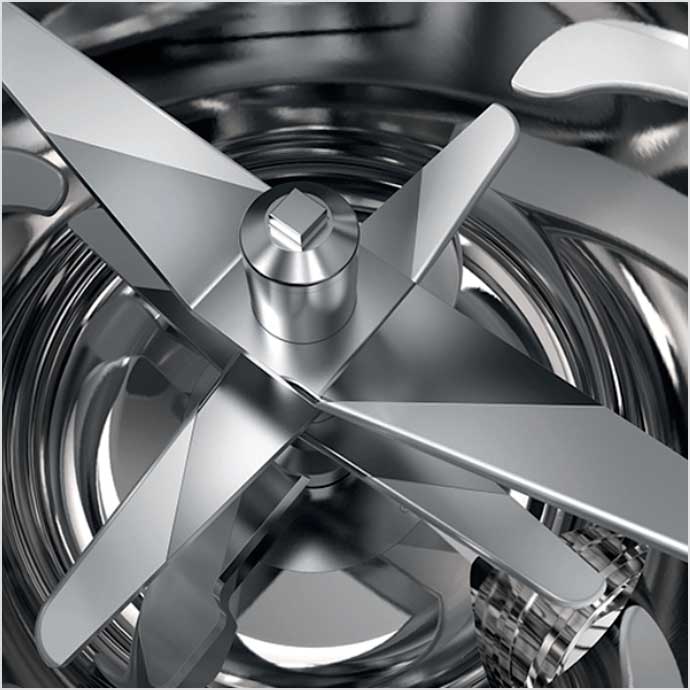

Sistema Modular de Ferramentas

As ferramentas de mistura são projetadas para fácil configuração e substituição, simplificando a manutenção e a limpeza. O resfriamento das hélices com água permite controle preciso da temperatura e da energia aplicada, essencial para diferentes tipos de materiais e processos.

Design Otimizado para Eficácia e Facilidade de Uso

Cantos Arredondados: Eliminam pontos mortos, evitando a retenção de materiais e garantindo uma mistura homogênea.
Válvula de Descarga Articulada: Localizada na base, com design giratório e basculante, facilita a limpeza e permite um esvaziamento eficiente.
Tampa Superior Articulada: Proporciona abertura total para fácil acesso ao interior do misturador, reduzindo o tempo de limpeza e manutenção.

Versatilidade e Qualidade da Mistura

O Misturador HM é ideal para homogeneização, dispersão, revestimento, aglomeração, desgaseificação e secagem, oferecendo desempenho superior e controle preciso de temperatura para operações suaves e intensivas.

Durabilidade e Vedação Avançada

Fabricado com materiais robustos e sistemas de vedação avançados, o misturador oferece alta durabilidade, operação sem contaminação e baixo custo de manutenção. É uma solução versátil e confiável para indústrias que processam produtos químicos, plásticos, revestimentos em pó, WPC, TPE, ABS, elastômeros e alimentos secos, entre outros.

Controle Intuitivo e Monitoramento em Tempo Real
O sistema de controle intuitivo inclui interface (opcional) para monitoramento remoto em tempo real, por meio do MIXACO Control Center, facilitando tanto a operação quanto a manutenção. A possibilidade de monitoramento em nuvem assegura segurança e conformidade com os padrões industriais mais rigorosos.

Em resumo, o Misturador Quente e Frio HM KM H combina velocidade, potência e flexibilidade, oferecendo uma solução econômica e de alto desempenho para integração em processos de produção novos ou existentes.

Painel de Controle e Compatibilidade Industrial:

Sistema de Controle

O conjunto misturador HM KM H é controlado por um PLC Siemens S7-1500 com terminal TP1200 de 12” touch colorido, oferecendo uma operação intuitiva e atendendo a rigorosos padrões de segurança, eficiência e custo-benefício. O sistema de controle é totalmente integrado e desenvolvido por uma única empresa, assegurando sinergia entre os componentes do misturador e conexão com sistemas de supervisão superiores. Alternativamente, é possível usar componentes Allen-Bradley, incluindo o painel Panelview, e o sistema pode ser configurado conforme padrões UL/NEMA para maior flexibilidade.

Inclui gravação de dados e armazenamento de valores medidos:

Modos de operação
- Operação manual
- Operação automática
- Operação de limpeza
Parâmetros do processo
- Temperatura da mistura
- Tempo de mistura
- Velocidade da ferramenta de mistura
- Potência de acionamento de mistura
- Torque (opcional)
- Injeção de líquido (opcional)

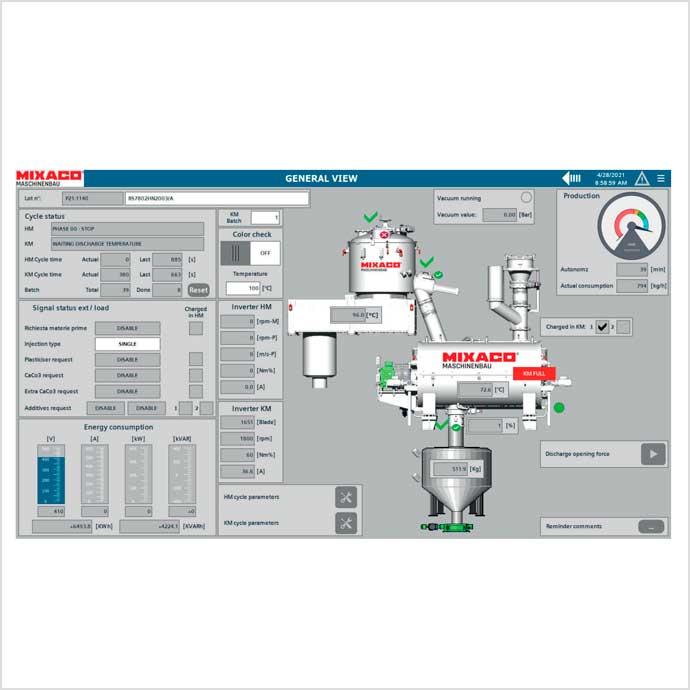

Visualização de processos
- Status do sistema
- Parâmetros do processo
- Configurações da máquina
- Gerenciamento de falhas

Siemens TP1200

O painel de controle touch TP1200 permite a criação de até 99 programas de mistura, cada um com até 10 etapas de trabalho.

Allen-Bradley

Sistema de controle conforme os padrões UL / NEMA, utilizando um PLC Allen-Bradley e um painel operacional Panelview.

Módulo de Manutenção Remota
O módulo de manutenção remota permite acesso rápido e seguro ao PLC controlador do misturador por meio de um túnel VPN. Isso possibilita à nossa equipe de serviço diagnosticar e corrigir qualquer falha do conjunto HM+KM H sem a necessidade de uma visita ao local.

O Misturador Quente e Frio HM KM H da MIXACO oferece uma variedade abrangente de acessórios e opcionais para adaptar o equipamento a diferentes necessidades de produção. Aqui estão algumas das opções disponíveis:

Acessórios e Opcionais Disponíveis

Células de Pesagem: Monitoramento preciso do peso dos materiais no misturador, essencial para controle de qualidade.
Motor Resfriado a Água: Ideal para aplicações de alta potência, garantindo eficiência térmica e menor desgaste do motor.
Ferramentas Trituradoras Auxiliares: Controlam o tamanho das partículas e ajudam a desintegrar grumos, assegurando uma mistura homogênea.
Injeção de Líquidos: Permite a adição controlada de líquidos, como plastificantes, diretamente na mistura para processos que exigem maior versatilidade.
Sensor de Temperatura do Material: Fornece monitoramento contínuo da temperatura interna, fundamental para processos sensíveis ao calor.
Controle de Temperatura com Trocador de Calor Externo: Com recirculação fechada, justa a temperatura do recipiente para manter condições ideais de mistura.
Sistema de Aspiração e Desgaseificação: Remove pó, umidade e gases voláteis, melhorando a qualidade do produto final e a segurança do processo.
Sistema a Vácuo para Extração de Umidade: Essencial para processos que exigem desumidificação eficiente.
Levantamento Hidráulico da Tampa e Tampa Giratória: Facilita o acesso para limpeza e manutenção, economizando tempo e recursos.
Versão ATEX com Inertização a Nitrogênio: Oferece segurança adicional para misturas em áreas classificadas, minimizando riscos de explosão.
Sistema de Supressão de Explosão: Adiciona uma camada extra de segurança em operações que lidam com materiais inflamáveis.
Registro e Avaliação de Dados com o MIXACO Control Center: Acompanhe parâmetros de operação e desempenho remotamente, facilitando o controle do processo.
Manutenção Remota: Acesso via VPN ao PLC, permitindo suporte técnico e diagnósticos à distância.
Sistema de Engraxamento: Garante maior durabilidade e segurança, reduzindo a necessidade de manutenção frequente.
Válvula Coletora de Amostras: Permite coleta prática de amostras para controle de qualidade em tempo real.
Válvula de Descarga Semi-Esférica e Segunda Válvula de Descarga: Otimizam o esvaziamento, permitindo um fluxo eficiente e rápido.
Revestimento Antidesgaste: Aumenta a durabilidade das superfícies internas, ideal para processos com materiais abrasivos.
Filtros Autolimpantes a Jato (Jet-Filters): Reduzem emissões de poeira, melhorando a segurança do ambiente e facilitando a manutenção.

Essas opções tornam o Misturador Quente e Frio HM KM H altamente personalizável, garantindo que o equipamento atenda a requisitos específicos de processos industriais diversos. Esta versatilidade faz dele uma solução confiável para aplicações em indústrias químicas, plásticas, alimentícias e mais, assegurando qualidade, segurança e eficiência na produção.
