As válvulas guilhotina deslizantes da Brabender, com cilindros pneumáticos de dupla ação, são usadas principalmente para reabastecimento automático de dosadores gravimétricos de perda de peso, controlando o fluxo de ingredientes com abertura plena e fechamento rápidos.
Disponíveis em diâmetros de 65 a 400 mm (2,6 a 15,7 polegadas), elas se adaptam ao volume de fluxo e diâmetro das tubulações utilizadas.

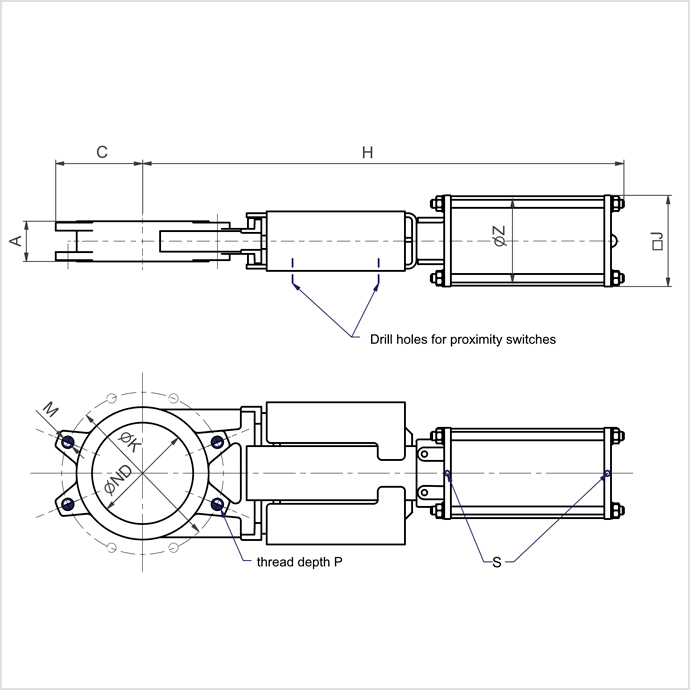

As válvulas padrão possuem furos conforme DIN EN 1092 para montagem entre flanges fornecidos pelo cliente. Alternativamente, há versões com entrada e saída flangeada para conexão de mangas flexíveis a equipamentos a jusante e montante.
Suportes para suspensão em descarregadores vibratórios de silos BAV 04 – Brabender são opcionais.
O controle automático pode ser realizado pela unidade de controle do dosador, e uma versão com volante está disponível para interrupção manual do fluxo de ingredientes a granel.
As superfícies em contato com os ingredientes são de aço inoxidável.
As válvulas FS estão em conformidade com as diretrizes CE.
- FS 65: diâmetro nominal de Ø65 mm (2,56 in).
- FS 80: diâmetro nominal Ø80 mm (3,15 in).
- FS 100: diâmetro nominal Ø100 mm (3,94 in).
- FS 150: diâmetro nominal Ø150 mm (5,91 in).
- FS 200: diâmetro nominal Ø200 mm (7,87 in).
- FS 250: diâmetro nominal Ø250 mm (9,84 in).
- FS 300: diâmetro nominal Ø300 mm (11,81 in).
- FS 350: diâmetro nominal Ø350 mm (13,78 in).
- FS 400: diâmetro nominal Ø400 mm (15,75 in).
Opções Adicionais

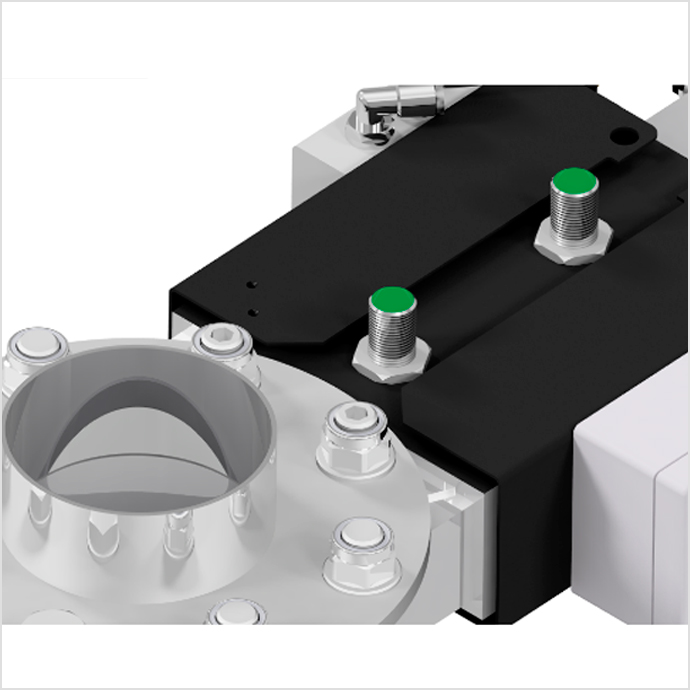

- Válvula solenoide e sensores de limites conectados a uma caixa de junção.
- Materiais de vedação alternativos.

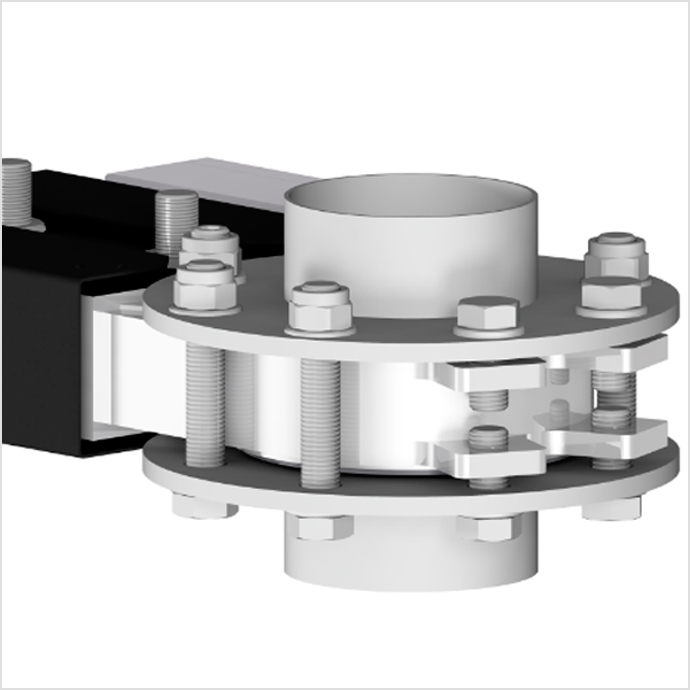

- Entrada e/ou saída flangeada com tubo curto de 50 mm (2,0 polegadas) para conexões flexíveis.
- Compensadores e mangas flexíveis para conexão com outros equipamentos.
- Versão com volante para operação manual.

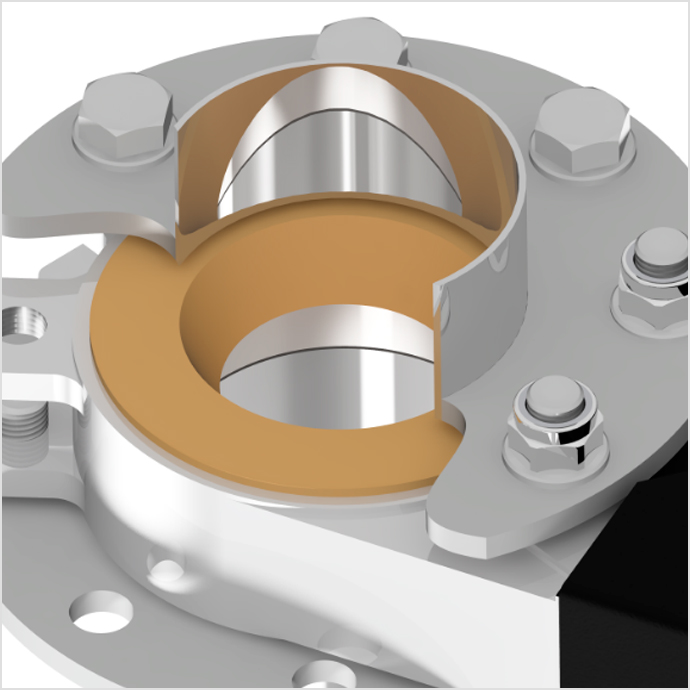

- Funil de desgaste para materiais a granel em grãos e fibras.
- Adaptação para diretrizes ATEX da União Europeia.
