Porque usar o CONVIMETER®?

O CONVIMETER® registra de forma eficiente, em processo, a viscosidade de flúidos e pastosos e pode ser usado também para o ajuste de controle. Por isto é um sistema auxiliar necessário para o controle da qualidade.  As substâncias podem ser tanto newtonianas como não newtonianas. Especialmente neste último caso, para detectar o comportamento da estrutura global do meio, é necessário capturar o comportamento da substância não apenas na superfície, mas numa área macroscópica definida. Esta é a grande vantagem do CONVIMETER®.

Vantagens

A medição é conseguida com um cisalhamento macroscópico e baixas taxas de cisalhamento, garantindo a determinação exata das características reológicas. Sem rolamentos ou selos móveis em contato com a substância. O movimento circular do sensor cria um efeito de bombeamento que fornece uma rápida troca de substância. Perturbações por partículas granulares são suprimidas, nenhuma influência de partículas magnéticas.

Princípio de Medição

Um dispositivo sensor, movido por um eixo de acionamento, se move em uma rota circular dentro da substância a ser monitorada. Devido à posição inclinada  do dispositivo, pode ser chamado de movimento giratório. O torque transmitido pelo eixo de acionamento é proporcional à viscosidade da substância. Uma engrenagem diferencial com uma mola de medição e um transdutor indutivo detecta o torque. Um fole flexível de metal em volta do eixo de acionamento forma uma vedação não só livre de atrito mas também resistente à pressão e temperatura. O torque é desenvolvido na pequena folga entre o manto cônico do dispositivo sensor e a bainha de proteção. A bainha de proteção também elimina a influência do fluxo dentro da substância. O motor, livre de manutenção, é encapsulado na cabeça removível.

Unidade de controle CV-D

O design do teclado e o programa permitem a operação das funções básicas do CONVIMETER® sem o conhecimento do programa ou do manual do usuário. O visor é iluminado para permitir uma boa visibilidade. A viscosidade é mostrada em mPas ou Pas. Se houver um sensor de temperatura PT 100, instalado próximo à cabeça de medição, a temperatura é mostrada simultaneamente. Diferentes unidades auxiliares também são mostradas.

Vantagens da versão digital:

●   Adaptação automática do número de revoluções à viscosidade

●   Calibração automática do zero da escala com a função Auto-Zero, que corrige a influência da temperatura no ponto zero

●   Compensação de temperatura da viscosidade

Aplicações

O CONVIMETER® é utilizado nos mais diferentes processos industriais - para medição da viscosidade para determinar a qualidade e para o controle de processo. O sucesso do CONVIMETER® é evidente nas mais de 1400 aplicações em indústrias como:

●  Química

●  Petroquímica e Refinaria

●  Alimentícia e Bebidas

●  Papel

●  Cuidados pessoais

e muitos outros.

Versões especiais

CONVIMETER® Type L

para baixas viscosidades

Menor faixa: 0... a 35 mPas

CONVIMETER® Type H

para altas viscosidades

maior faixa: 0... a 10⁷ mPas

CONVIMETER® Type P

para alta pressão

O Type P atende à faixa de pressão de 10 a 150 bar. O sensor é encapsulado em uma membrana resistente à pressão cheia com óleo de silicone e desta forma com compensação de pressão.

Montagem

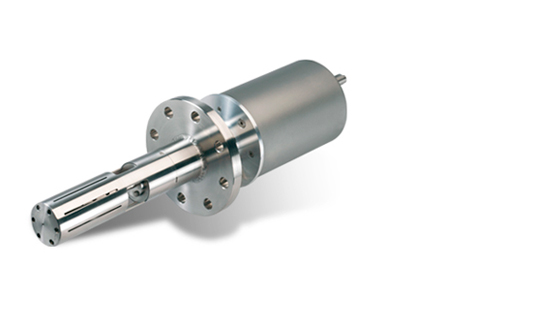

A cabeça de medição standard do CONVIMETER® pode ser montada em qualquer posição. Somente no caso de altas temperaturas, acima de 130°C, deve ser mantido um ângulo mínimo de 10° em relação a horizontal. Em linhas de tubulações, a montagem é feita em um simples cotovelo. No caso de diâmetros pequenos ou aplicações em linha, um poço de medição deve ser instalado. Em tanques abertos e misturadores, a cabeça pode ser fornecida com um tubo prolongador caso a montagem na parede do recipiente não seja possível. A zona de detecção da cabeça deve ser submergida no meio em até 180 mm. A velocidade não deve exceder a 0,5 m/s. A cabeça de medição CONVIMETER® NW 50 é fornecida com uma flange DN 50 e a cabeça de medição CONVIMETER® NW 80 com uma flange DN 80. Para a indústria alimentícia pode também ser fornecida com tampa rosqueada conforme DIN 11851.

Mais informações deste produto em: www.brabender-mt.de
